比亚迪半导体IPM/PIM：技术优势凸显深受行业知名客户青睐

发布时间：2021-08-31

1，时间酿造无惧品质和市场检验

功率半导体是变频家电的核心，变频和智能化趋势，大大驱动家电行业提升整机半导体用量。公开数据显示，变频家电需要1-2颗IPM模块，随着节能减排及智能化的升级，高品质高可靠的IPM（智能功率模块）更是洗衣机、洗碗机、变频风扇、冰箱等白电产品不可或缺的核心技术器件。据统计，作为主要组成部件的IPM，其占据整个变频控制器成本15%左右，重要性不言而喻。

IPM是先进的混合集成功率器件，通过调节IPM输出交流电的幅值和频率，从而控制电机的转速，实现变频技术。而PIM产品属于IGBT产品大类的重要组成部分，PIM作为一种综合集成功率器件，该产品有结构紧凑、配置灵活、性价比高等优点，同样非常适用于变频器及伺服等领域。

近年来，比亚迪半导体多款IPM、PIM产品已成功导入国际国内知名品牌。近期，DIP25 15A以及PIM系列产品获得知名厂商认可，并已成功导入山东某知名家电品牌，开始持续量产供货中。

2，行业领先超小型封装 DIP25系列IPM

DIP 25系列 IPM是比亚迪半导体最新推出的行业领先超小型封装智能功率模块，具有封装体积小、开关速度快、功耗低、抗干扰能力强和高可靠性等优点，实现了与IGBT芯片的最佳匹配。目前，600V 15A及20A已大批量产，预计本月将推出600V 30A产品。

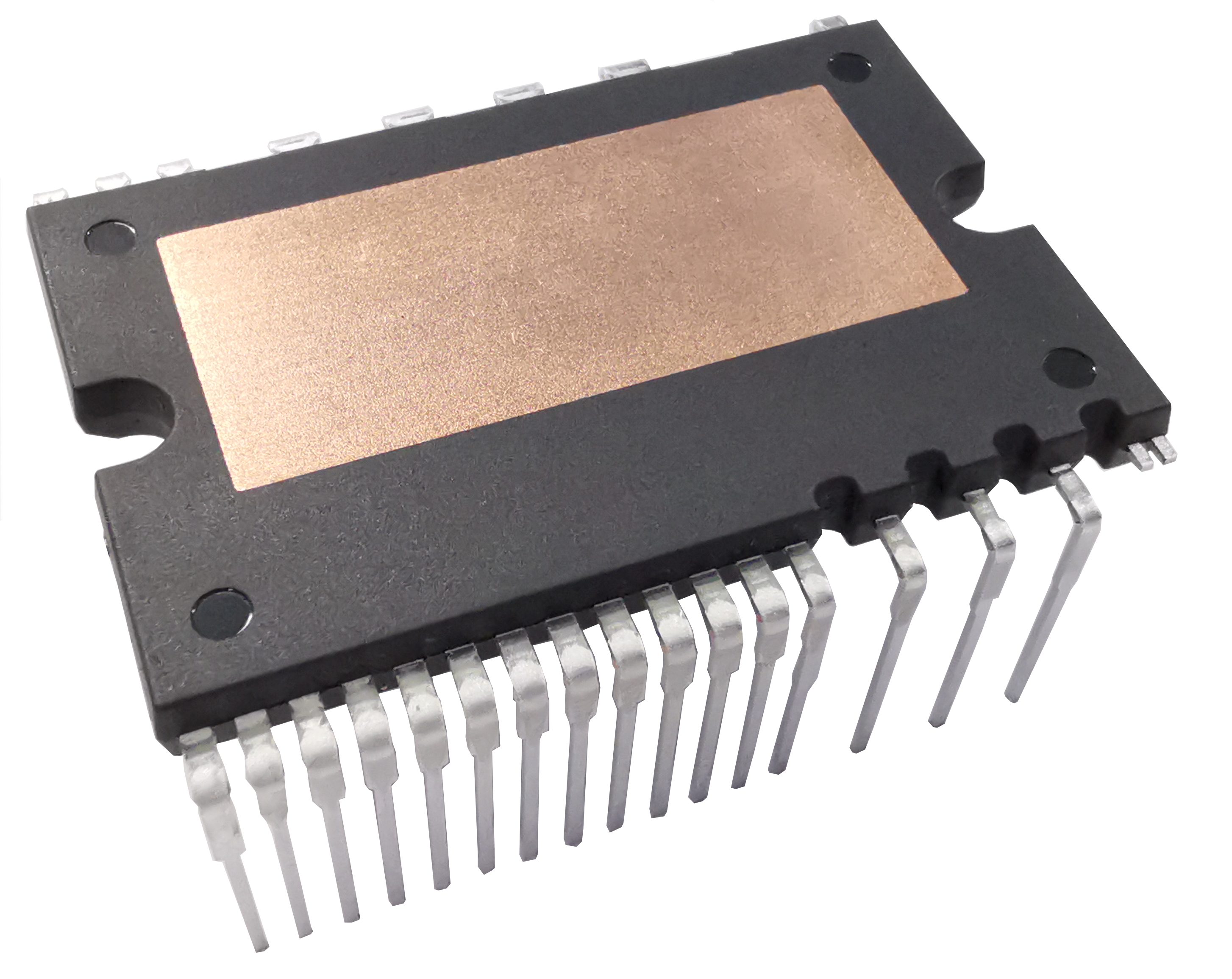

比亚迪半导体DIP25-3824

同时，DIP 25内部集成了电源欠压保护、过流保护、过温保护和温度电压输出功能；内置的高压栅极驱动电路（HVIC）提供了无需光耦隔离的驱动功能。由于采用了分立的直流负端，可独立监测逆变器的每一相电流。其搭载于家用变频空调领域，有助于简化电路设计，减小电控板体积，提升空调整机的能效等级。

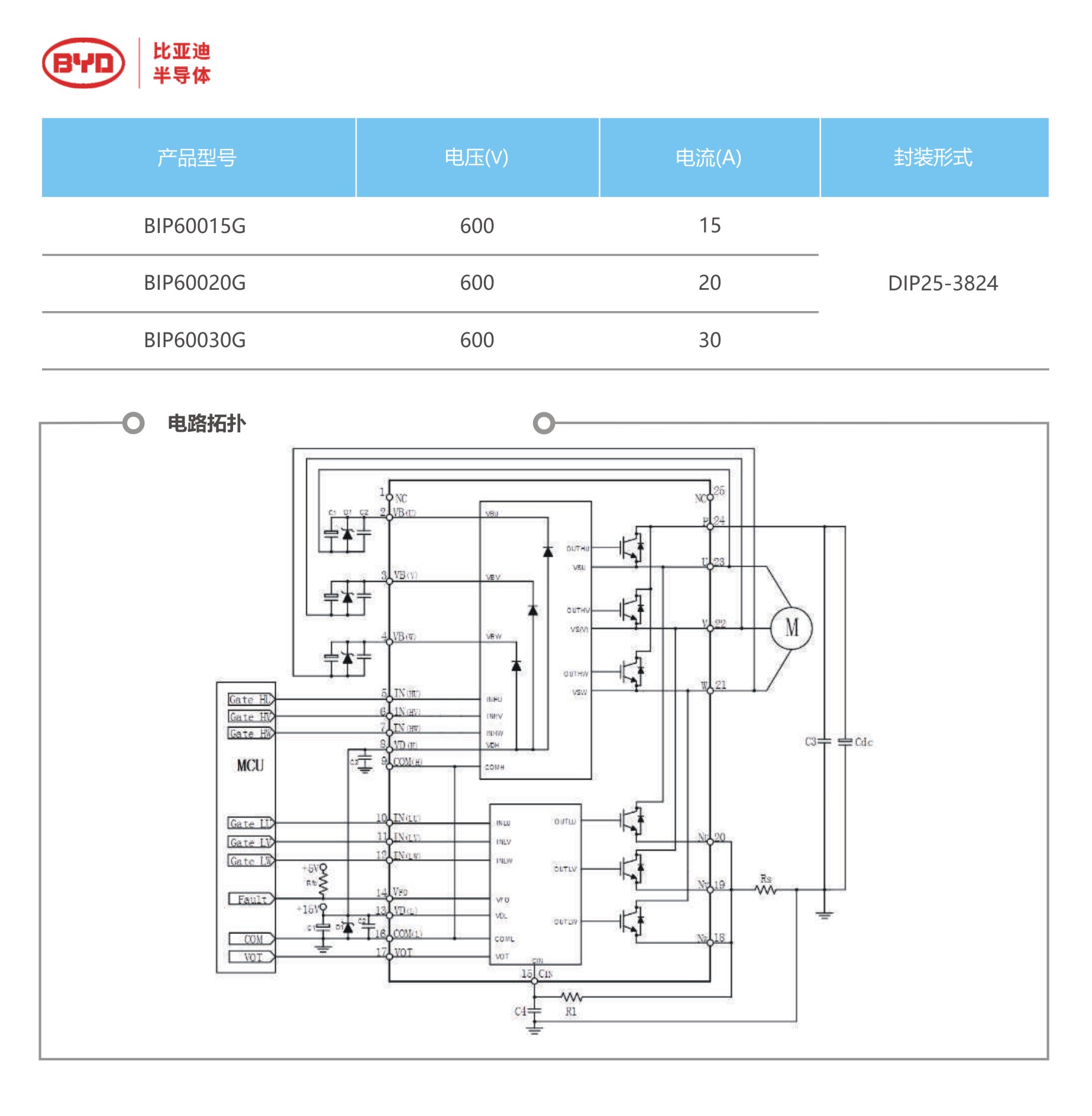

DIP25-3824电路拓扑

DIP25 IPM适用于结构紧凑、性能高效的各类电机驱动器，如小功率变频器、伺服控制器和变频家电等领域。与行业同类产品相比具有温升更低、可靠性更高的优势。

DIP25-3824应用领域

DIP25 IPM主要特点：

结构紧凑，封装体积小；
采用DBC工艺，有效降低热阻；
内置BYD第5代低损耗IGBT，进一步提高效率；
内置高压栅极驱动电路，可采用单电源驱动；
内置带限流电阻的自举二极管；
上桥驱动具备欠压保护功能；
下桥驱动具备欠压、过流和过温保护功能，可输出报警信号；
内置温度电压输出功能；
兼容3.3V 和5V 的MCU 的接口，高电平有效；
分立的三相直流负端，可独立检测相电流
绝缘级别：1500Vrms/min

3，系列化全覆盖PIM产品车规级品质保证

在变频器及伺服等领域，同样广受青睐的还有比亚迪半导体PIM产品。

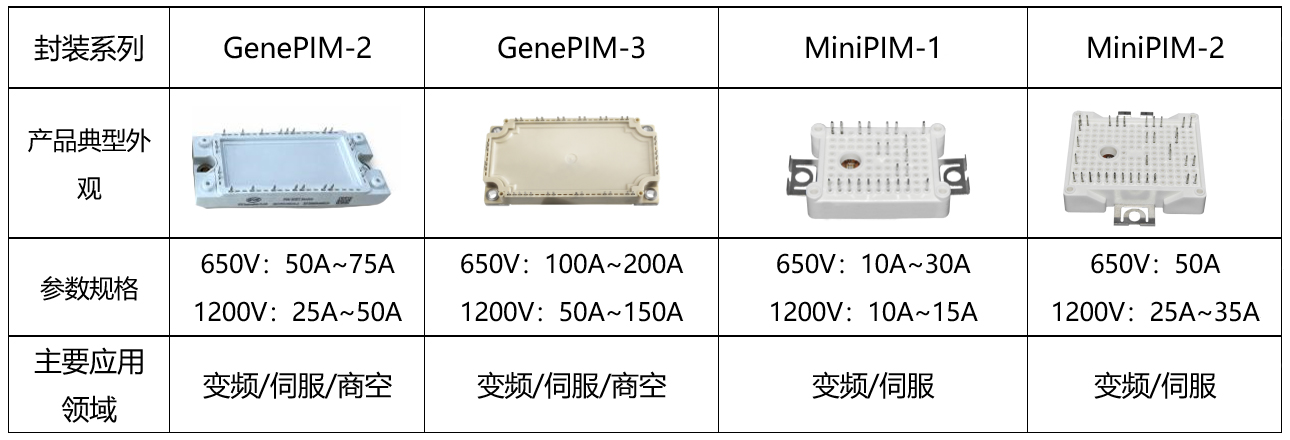

PIM属于IGBT产品大类的重要组成部分，作为一种先进的综合集成功率器件，比亚迪半导体近年来对PIM进行了产品系列化升级，并形成了电压650V-1200V、电流10A-200A的产品全覆盖，封装形式与市场主流产品兼容，方便客户选型的同时也满足绝大部分应用需求。该产品结构紧凑、配置灵活、性价比高。

目前，比亚迪半导体PIM已批量应用于白色家电、工业变频、伺服驱动、商用空调等领域，并得到了行业头部客户的广泛认可，产品应用更加灵活。

PIM主要特点

产品系列化，且兼容市场主流封装；
比亚迪半导体IGBT4.0/5.0芯片加持，车规级芯片品质保证；
Tjmax 175℃；
损耗低，电流输出能力强；
低寄生电感设计；
耐冲击能力强；

4，采而佩之共赢四方服务行业领先客户

比亚迪半导体是高效、智能、集成的半导体供应商，主要从事功率半导体、智能控制IC、智能传感器及光电半导体的研发、生产及销售。自成立以来，公司以车规级半导体为核心，同步推动工业、家电、新能源、消费电子等领域的半导体业务发展。

在工业、家电、新能源和消费电子领域，比亚迪半导体已成功量产IGBT、IPM、PIM、MCU、电流传感器等产品，掌握先进的设计技术，产品持续创新升级。2020年10月，比亚迪半导体自主研发的国产首创、国内唯一车规级1200V IPM（型号：BIP120035V），斩获第十五届“中国芯”优秀技术创新产品大奖。在IPM领域，根据Omdia最新统计，以2019年IPM模块销售额计算，比亚迪半导体在国内厂商中排名前三，2020年公司IPM模块销售额保持国内前三的领先地位。

合作如兰，扬扬其香；采而佩之，共赢四方。比亚迪半导体利用自身强大的技术积累，基于项目前期充分的调研、测试，以及对参数、晶圆特殊工艺准确的摸底，经过长期的技术迭代及市场验证，产品性能优于竞品，真正做到了“为客户所想，做客户所需”。同时公司在多年的发展中，积累了丰富的终端客户资源并建立了长期稳定的合作关系，致力于以高品质服务于国际国内的行业领先客户。
